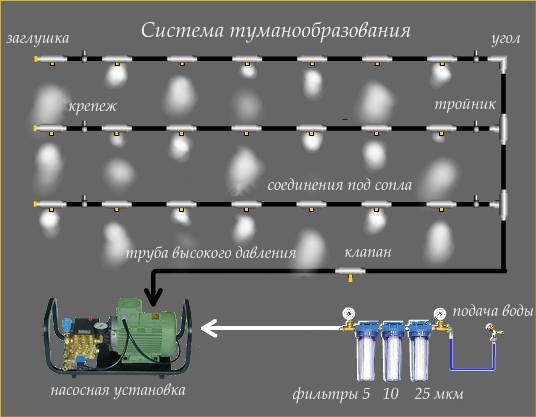

Схема системы туманообразования

Количество добавляемой фракции характеризует способ распыления. Сопла (форсунки) осуществляют распыление воды (раствора). От давления системы туманообразования, высокого или низкого, зависит площадь покрытия орошения одной форсункой. Чем выше давление, тем меньше дисперсность тумана и больше его плотность.
Качественного распыления можно добиться равномерным распределением форсунок  по объему помещения.

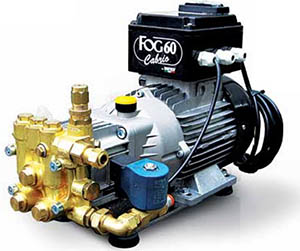

Насос высокого давления для системы туманообразования

Насос создает высокое давление в системе туманообразования. Давление на поршень составляет порядка 100 бар. И по законом термодинамики под высоким давлением вода переходит в пар, изменяя при этом температуру. Гидроблоки изготавливаются из разных материалов: чугун, алюминий, латунь, сталь и т.д.

Оптимальные материалы: сталь и латунь. Лучшая поршневая группа, пригодная к ремонту, в отличие от керамики, это металлическая и мембранная. Мембранная группа не создает высокого давления. Гидроблоки бывают с  коленвалом и с приводом.
Стандартные насосы имеют электроприводы, мощностью до 3,3 кВт.

Форсунки для систем туманообразования

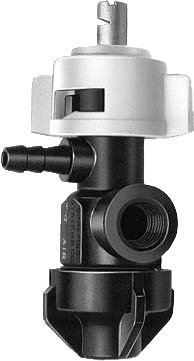

На картинке выше изображено типичная форсунка для системы туманообразования. Его структура: 1–головка сопла; 2–анти-капельный клапан; 3–анти-капельная пружина; 4–корпус; 5–фильтр; 6–корпус; 7–кольцо.

Важной особенностью строения сопла является наличие клапана, который предотвращает подтекание системы как во время работы, так и во время ожидания работы системы туманообразования. Сопло срабатывает на давлении от 0,5 атм. Количественный расход воды (гр/мин) зависит от диаметра сопла, о чем свидетельствует ниже приведенный рисунок.

Формы форсунок для систем тумана

При отсутствии единого стандарта и  разнообразии технических условий использования систем туманообразования, существуют порядка 20000 видов форсунок . Выбрать правильную форму распыления и тип форсунки – очень важно для правильной работы самой системы тумана.

Действие форсунок на объект охлаждения

Вязкость жидкости

Техническое исполнение системы туманообразования

Разбрызгивание тумана осуществляется соплами
Разбрызгивание тумана осуществляется соплами и вентиляторами
Линейная система с соплами предназначена для охлаждения открытых площадей, а ее преимуществом является простота монтажа установки. Распылители такой системы оснащены противокапельным клапаном: при понижении давления воды он предотвращает возможность собирания тумана в капли.

Самая эффективная система для изменения характеристик окружающей среды – это вентиляторная, которая наиболее эффективно работает в жарком климате при отсутствия  движения воздуха. Вентиляторы с  форсунками размещаются на стенах, или каркасах конструкций, и при вращении распределяют водяной туман равномерно по всему охлаждаемому объему.

Портативные переносные системы туманообразования

Данный вид систем туманообразования очень удобен и практичен в эксплуатации.
Принцип действия достаточно простой. На вращающемся вентиляторе закреплено стальное кольцо, на котором располагаются форсунки. Их можно менять на другие сопла для туманообразования.
У основания вентилятора, находится емкость с фильтром для воды и насос, что позволяет работать в автономном режиме порядка 3-5 часов, в зависимости от модели туманообразующего вентилятора.

  Радиус действия ограничен 5-8 метрами. Охлаждаемый объем порядка 30 кубических метров.

Туманная установка TOTEM И ARCH

Революционная система охлаждения для больших открытых площадей. Totem и Arch был разработан и реализован техническими специалистами и промышленными дизайнерами, чтобы гарантировать охлаждение на открытых площадках при высокой температуре окружающей среды. Данное оборудование работает на физическом принципе охлаждения, создавая тонкий и легкий туман.

Управление системами туманообразования

Управление туманом может происходить как вручную, так и автоматикой с контрольно-измерительными приборами, которые производят контрольные замеры физических характеристик.

 Ассортимент автоматики очень разнообразен. В каждом проекте применяется индивидуальное  управление туманом. Кому-то очень важна влажность, кому-то температура, а для кого-то вообще необходимо распыление химикатов.

Рассмотрим управление туманом ,когда  влажность - заданная на одном уровне величина.
Контроллер получает сигналы от датчика влажности (гигрометра) и на основании программы передает сигналы в блок управления,который в свою очередь управляет насосом.

Жесткость воды для систем туманообразования

Для систем туманообразования, чем мягче и чище вода, тем больше прослужит оборудование системы. И жесткость должна быть не более чем умеренной .

Смягчение воды можно произвести с помощью специальных фильтров или химическими процессами. Химический заключается в замещении ионов кальция и магния на ионы натрия.
